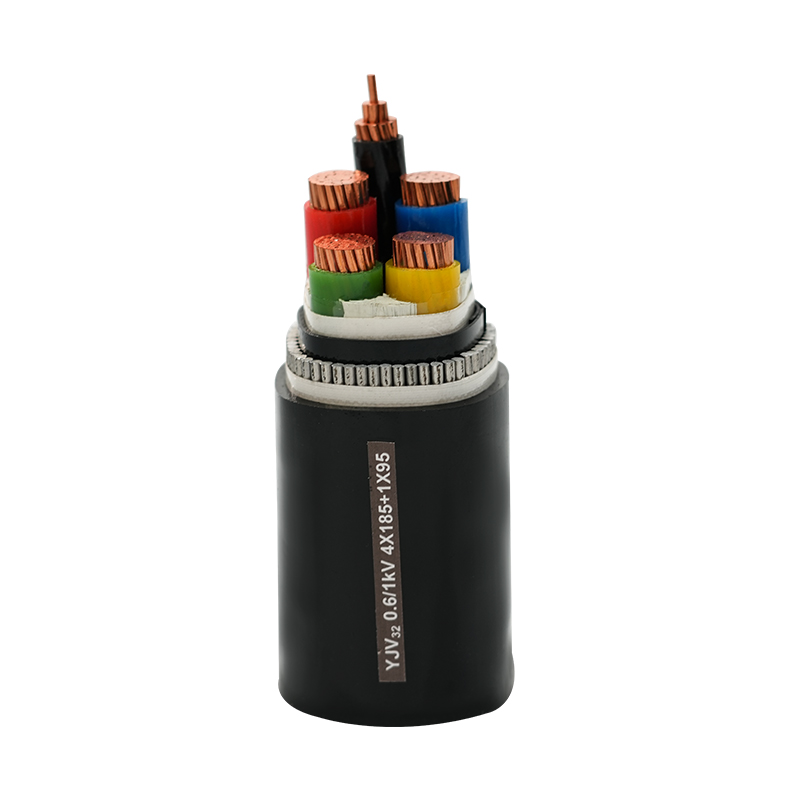

Doğru Alçak Gerilim XLPE Güç Kablosu Nasıl Seçilir?

Modern elektrik altyapısının karmaşık ağında güç kablosu, enerjinin güvenli ve güvenilir dağıtımından sorumlu kritik bir bileşendir. Düşük voltajlı uygulamalar için (tipik olarak 1kV'a kadar), yalıtım malzemesi seçimi çok önemlidir. Çapraz bağlı polietilen (XLPE), geleneksel PVC'ye kıyasla gelişmiş termal, mekanik ve elektriksel özellikler sunan üstün bir seçim olarak ortaya çıkmıştır. Doğruyu seçmek Alçak Gerilim XLPE Güç Kablosu yalnızca bir spesifikasyonun karşılanması meselesi değildir; tüm elektrik sisteminizin güvenliğini, ömrünü ve verimliliğini etkileyen stratejik bir karardır. Bu kılavuz, mühendislerin, yüklenicilerin ve satın alma uzmanlarının bilinçli bir seçim yapmaları için kapsamlı bir çerçeve sağlar.

XLPE Yalıtımın Temel Avantajlarını Anlamak

Belirli kablo türlerine dalmadan önce, XLPE'nin neden zorlu alçak gerilim uygulamaları için endüstri standardı haline geldiğini anlamak önemlidir. Çapraz bağlama işlemiyle oluşturulan moleküler yapısı, standart polietileni sağlam bir termoset malzemeye dönüştürür. Bu temel değişiklik, eski yalıtım malzemelerinin sınırlamalarını doğrudan ele alan bir dizi performans avantajıyla sonuçlanır.

• Daha Yüksek Çalışma Sıcaklığı: XLPE, PVC'nin 70°C'sine kıyasla 90°C'ye kadar sıcaklıklarda sürekli olarak çalışabilir, bu da daha yüksek akım kapasitesi ve daha iyi güvenlik marjlarına olanak tanır
• Geliştirilmiş Termal ve Mekanik Özellikler: Deformasyona karşı mükemmel direnç, üstün gerilim çatlama direnci ile yüksek sıcaklıklarda mekanik mukavemet ve şeklin korunması
• Mükemmel Elektriksel Özellikler: Yüksek dielektrik mukavemeti ve düşük dielektrik kaybı, daha düşük kaçak akımlara ve gelişmiş enerji verimliliğine neden olur
• Üstün Kimyasal ve Nem Direnci: Elektriksel bütünlüğün korunması için çok düşük su emme özelliğine sahip kimyasallara, yağlara ve solventlere karşı son derece dirençli

Temel Kablo Tipleri ve Yapısı: Kablonun Çevreyle Eşleştirilmesi

Tüm XLPE kabloları eşit şekilde üretilmemiştir. Yapıları (özellikle kılıf ve zırhlama için kullanılan malzemeler) belirli kurulum ortamlarına göre uyarlanmıştır. Belirli bir ortam için yanlış kablo tipinin seçilmesi erken arızaya, güvenlik tehlikelerine ve elektrik kodlarına uyulmamasına neden olabilir.

İç Mekan Uygulamaları için PVC XLPE İzoleli Güç Kablosu

Genel amaçlı alçak gerilim güç dağıtımı için en yaygın ve çok yönlü konfigürasyon, PVC XLPE yalıtımlı güç kablosu . Bu yapı, Polivinil Klorürün (PVC) dış kılıfıyla korunan XLPE yalıtımlı bir iletkene sahiptir. Bu kombinasyon, yalıtım için XLPE'nin üstün termal ve elektriksel özelliklerinden yararlanırken, harici koruma için PVC'nin uygun maliyetli, dayanıklı ve alev geciktirici özelliklerini kullanır.

• Maliyet Verimliliği: PVC dış kılıf, çeşitli uygulamalar için bütçe dostu koruma sağlar
• İyi Mekanik Koruma: Kablo kanalları ve kanalları için aşınmaya, darbeye ve kimyasallara karşı dayanıklıdır
• Alev Geciktirme: İç mekan güvenlik gereksinimleri için doğası gereği alev geciktirici ve kendi kendine sönen

Zorlu Ortamlar için Zırhlı XLPE Kablo

Kablolar ciddi mekanik strese maruz kalacakları ortamlara döşendiğinde hasar riski yüksektir. Bu, doğrudan toprağa gömmeyi, yaya trafiğinin yoğun olduğu alanlara kurulumu veya ekipmanın potansiyel darbesine maruz kalmayı içerir. Bu senaryolar için bir zırhlı XLPE kablo çok önemlidir. Zırh, kablonun iletkenlerini ve yalıtımını koruyan sağlam bir fiziksel bariyer sağlar.

• Zırh Türleri: Çekme mukavemeti için Çelik Tel Zırh (SWA) ve sıkıştırma koruması için Çelik Bant Zırhı (STA)
• Gelişmiş Güvenlik ve Güvenilirlik: Toprak arıza yolu görevi görürken ezilme, darbe ve kemirgen hasarına karşı koruma sağlar
• Kurulum Çok Yönlülüğü: Zorlu ortamlardaki doğrudan gömme, yer altı kanalları ve kablo kanalları için uygundur

Kablo Tipi Seçim Kılavuzu

Özel Uygulamalar ve Uyumluluk

Standart yapıların ötesinde, benzersiz ortamlar ve mevzuat gereklilikleri için tasarlanmış özel XLPE kablolar bulunmaktadır. Bu niş ürünleri anlamak, denizcilik uygulamaları veya güneş enerjisi üretimi gibi özel talepleri olan projeler için çok önemlidir.

Zorlu Ortamlar için Denizcilik Sınıfı XLPE Kablo

Standart güç kabloları gemilerde, açık deniz platformlarında ve limanlarda karşılaşılan zorlu koşullara uygun değildir. bir denizcilik sınıfı XLPE kablo sürekli titreşim, tuzlu suya maruz kalma ve katı yangın güvenliği standartları dahil olmak üzere deniz ortamının benzersiz zorluklarına dayanacak belirli özelliklerle tasarlanmıştır.

• Korozyon Direnci: Kalaylı bakır iletkenler ve korozyona dayanıklı zırh malzemeleri tuzlu su hasarını önler
• Halojensiz ve Düşük Duman: LSZH yapısı, yangın sırasında minimum duman sağlar ve toksik gaz içermez
• Esneklik ve Titreşim Direnci: Sabit kap titreşimine ve hareketine dayanacak şekilde tasarlanmıştır

Yenilenebilir Enerji için Solar PV XLPE Kablo

Fotovoltaik (PV) güneş enerjisi kurulumları benzersiz zorluklar sunar: UV radyasyonuna maruz kalma, aşırı sıcaklık dalgalanmaları ve onlarca yıl dayanabilen DC dereceli bir kabloya duyulan ihtiyaç. bir güneş PV XLPE kablosu güneş panelinin uzun vadeli güvenilirliğini ve emniyetini sağlayarak bu talepleri karşılamak için özel olarak tasarlanmıştır.

• UV ve Hava Koşullarına Dayanıklılık: Özel olarak birleştirilmiş kılıf, ultraviyole radyasyona ve ozon bozulmasına karşı dayanıklıdır
• Geniş Sıcaklık Aralığı: -40°C ila 90°C arası aşırı sıcaklıklar için derecelendirilmiştir
• DC Nominal ve Çift Yalıtımlı: Gelişmiş yalıtım korumasıyla DC voltajları için özel olarak tasarlanmıştır

Kalite Güvencesi ve Tedarikçi Değerlendirmesi

Bir güç kablosunun kalitesi ancak onu üreten üreticinin kalitesi kadar iyidir. Düşük kaliteli bir kablo ciddi bir güvenlik riski oluşturabilir ve ciddi arızalara yol açabilir. Bu nedenle tedarikçinin kapsamlı bir değerlendirmesi, satın alma sürecinde tartışılamaz bir adımdır. Sadece bir ürün satın almıyorsunuz; projenizin güvenliğine ve güvenilirliğine yatırım yapıyorsunuz.

• Üretim Kimlik Bilgileri: Üretim tesislerini, ekipman kalitesini ve teknik yetenekleri doğrulayın
• Kalite Sertifikaları: ISO 9001, ISO 14001 ve ilgili uluslararası standartlara uygunluğu arayın
• Endüstri Deneyimi: Üreticinin kablo üretimindeki geçmiş performansını ve uzmanlığını göz önünde bulundurun
• Test Yetenekleri: Kapsamlı ürün testi ve kalite kontrol prosedürleri sağlayın

Sonuç: Güvenlik ve Performansa Stratejik Bir Yatırım

Doğruyu seçmek Alçak Gerilim XLPE Güç Kablosu uygulamanızın çevresel ve elektriksel taleplerinin net bir şekilde anlaşılmasını gerektiren ayrıntılı bir süreçtir. Yalıtımın faydalarını dikkatle değerlendirerek, doğru yapıyı seçerek (PVC kılıflı, zırhlı veya özel) ve tedarikçinizi titizlikle inceleyerek elektrik altyapınızın güvenliğini, güvenilirliğini ve uzun ömürlülüğünü sağlayabilirsiniz. Bilinçli bir seçim yapmak, taktığınız kabloların onlarca yıl boyunca beklendiği gibi performans göstereceğine dair güvence sağlar.

SSS

Zırhlı XLPE kabloyu iç mekanda kablo kanalında kullanabilir miyim?

Evet, kesinlikle yapabilirsin. Zırhlı kablolar genellikle doğrudan gömmeyle ilişkilendirilse de, özellikle endüstriyel ortamlarda veya kablonun mekanik hasara maruz kalabileceği alanlarda, iç mekan kablo kanalı kurulumları için son derece uygundur ve sıklıkla belirtilir. Zırh, aletlerden veya diğer ekipmanlardan kaynaklanan kazara darbelere karşı mükemmel bir koruma katmanı sağlar. Zırhlı kablonun sonlandırılması daha fazla zaman gerektirdiğinden ve zırhın uygun şekilde topraklanması için özel rakorlar gerektiğinden, öncelikli husus sonlandırmadır.

SWA ve STA zırhı arasındaki fark nedir?

Temel fark, yapılarında ve sundukları koruma türünde yatmaktadır. SWA (Çelik Tel Zırh), kablonun etrafına helisel olarak döşenen galvanizli çelik tellerden oluşur ve çekme kuvvetlerine (gerilme gerilimi) ve yüksek darbeli mekanik hasara karşı mükemmel koruma sağlar. STA (Çelik Bant Zırhı), üst üste binen iki çelik banttan oluşur; sıkıştırma ve darbeye karşı iyi koruma sağlar ancak çekme mukavemeti daha azdır. SWA genellikle daha sağlamdır ve genellikle çok çekirdekli kablolar için kullanılırken, STA tek çekirdekli kablolar için yaygındır.

Denizcilik sınıfı kablolar neden standart zırhlı kablolardan çok daha pahalı?

Daha yüksek maliyet, özel malzemeler ve sıkı üretim gereksinimlerinden kaynaklanmaktadır. Deniz kabloları, korozyonu önlemek için kalaylı bakır iletkenlere ihtiyaç duyar, bu da ekstra bir işlem adımıdır. Zırh demir içermeyen veya korozyona dayanıklı malzemelerden yapılmış olmalıdır. En önemlisi, dış kılıfın hem UV hem de yağa dayanıklı ve katı uluslararası yangın güvenliği standartlarını karşılayan yüksek performanslı bir LSZH bileşiği olması gerekir. Bu özel malzemeler ve bunların belgelendirilmesi için gereken sıkı testler, standart PVC kılıflı, çelik zırhlı kabloya kıyasla maliyeti önemli ölçüde artırır.

Güneş paneli kurulumu için her zaman özel bir güneş enerjisi PV kablosu kullanmak gerekli midir?

Evet, şiddetle tavsiye edilir ve elektrik kuralları ve garanti koşulları tarafından sıklıkla zorunlu kılınır. Standart USE-2 veya RHH/RHW-2 kablolara bazen izin verilir, ancak özel solar PV kabloları (örn. PV1-F) üstün avantajlar sunar. Özellikle DC voltajları için derecelendirilmiştir, dar alanlarda daha kolay kullanım için daha esnektir, daha kalın ve UV ışınlarına karşı daha dayanıklı yalıtıma sahiptir ve gelişmiş güvenlik için çift yalıtımlıdır. Derecelendirilmemiş bir kablonun kullanılması erken arızaya, garantilerin geçersiz olmasına yol açabilir ve önemli bir güvenlik tehlikesi oluşturabilir.

Uygulamam için XLPE güç kablosunun doğru boyutunu (ölçüsünü) nasıl belirlerim?

Kablo boyutlandırması, ulusal ve yerel elektrik kurallarına (örneğin, ABD'de NEC, uluslararası alanda IEC 60364) uygun olarak yapılması gereken kritik bir mühendislik hesaplamasıdır. Dikkate alınması gereken başlıca faktörler şunlardır: 1) Kablonun taşıması gereken yük akımı (akım gücü). 2) Montaj yöntemi (örn. boru içine, kablo kanalına, doğrudan gömme), çünkü bu ısı dağılımını etkiler. 3) Ortam sıcaklığı. 4) Kablo uzunluğu boyunca izin verilen maksimum voltaj düşüşü. Bir kablonun gereğinden küçük boyutlandırılması aşırı ısınmaya ve yangına yol açabilirken, aşırı boyutlandırma gereksiz bir masraftır. Nitelikli bir elektrik mühendisine danışmak her zaman en iyisidir.
