Doğru Enstrümantasyon Kablosu Nasıl Seçilir?

Endüstriyel otomasyon ve proses kontrolünde veri bütünlüğü çok önemlidir. Enstrümantasyon Kablosu alçak gerilim sinyallerini sensörlerden kontrol sistemlerine taşıyan kritik sistemdir. Bir arıza, yanlış okumalara, kapanmalara veya güvenlik olaylarına neden olabilir. Doğru kablonun seçilmesi, sinyal bütünlüğünün, çevresel faktörlerin ve inşaat standartlarının anlaşılmasını gerektiren teknik bir karardır. Bu kılavuz, mühendislerin bilinçli bir seçim yapmaları için bir çerçeve sağlar.

Biliyor musun?

Tek bir ekranlı enstrümantasyon kablosu, her biri diğerlerinden korunan düzinelerce benzersiz sinyal taşıyabilir. Bu, karmaşık kontrol sistemlerinin minimum sayıda kabloyla uygulanmasına olanak tanıyarak kurulum karmaşıklığını ve olası arıza noktalarını azaltır.

Temel Prensipler: Sinyal Bütünlüğü ve Gürültü Bağışıklığı

Enstrümantasyon kablosunun birincil işlevi temiz, doğru bir sinyal iletmektir. En büyük düşman elektriksel gürültü veya Elektromanyetik Girişimdir (EMI). Kablo tasarımı, hassas sinyallerin harici gürültüden korunmasına odaklanır.

• EMI/RFI Tehdidi: Endüstriyel ortamlarda değişken frekanslı sürücüler (VFD'ler), motorlar ve güç hatları gibi kaynaklardan gelen EMI bulunur. Bu gürültü istenmeyen voltajlara neden olabilir ve sinyalleri bozabilir.
• Bükülü Çiftlerin Rolü: İletkenleri çiftler halinde bükmek, indüklenen gürültünün her iki kabloda da ortak olmasına neden olur. Bu gürültü daha sonra alıcı cihazın diferansiyel girişi tarafından reddedilir. Daha sıkı bir bükülme daha iyi gürültü reddi sağlar.
• Topraklama ve Ekranlama: Uygun ekranlama ve topraklama önemlidir. Kesilen gürültü için toprağa giden bir yol sağlamak üzere kalkan doğru şekilde sonlandırılmalıdır. Yanlış topraklama gürültü sorunlarını daha da kötüleştirebilir.

Anahtar Kablo Yapıları ve Ekranlama Tipleri

Kablo performansı, yapısıyla, özellikle de ekranlamasıyla tanımlanır. Farklı koruma stratejileri, girişime karşı farklı düzeylerde koruma sunar.

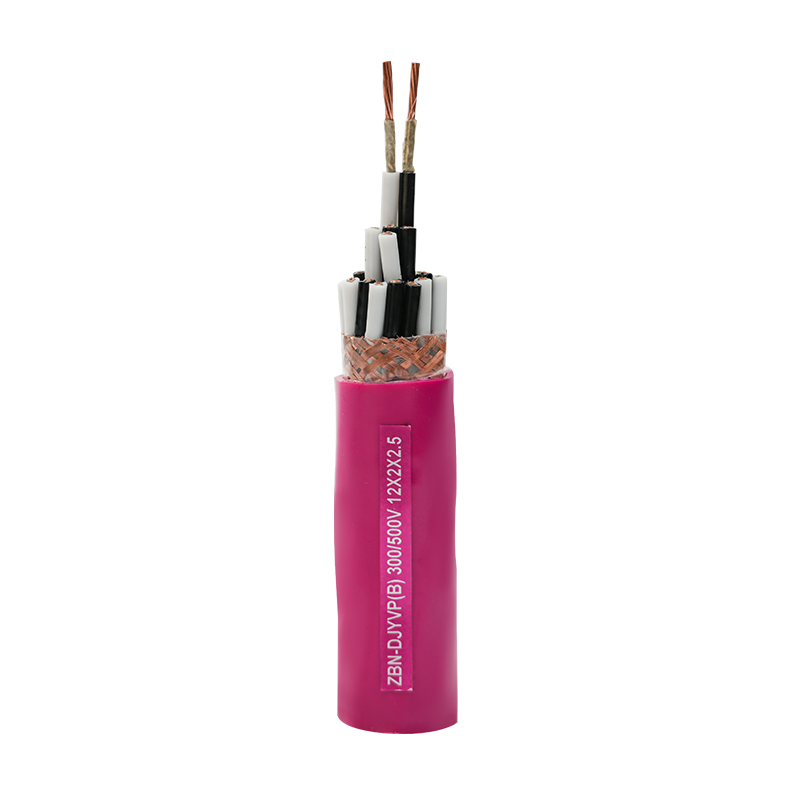

Altın Standart: ekranlı enstrümantasyon kablosu

Endüstriyel uygulamalar için ekranlı enstrümantasyon kablosu bir zorunluluktur. Kalkan bir bariyer görevi görerek dış gürültüyü yakalar ve onu sinyal iletkenlerinden uzaklaştırır. Kablonun etkinliği ekran tipine ve kalitesine bağlıdır.

• Folyo Kalkanı: %100 kaplama sağlayan ince bir alüminyum-polyester bant tabakası. Yüksek frekanslı gürültüyü (RFI) engellemede mükemmeldir ve hafiftir.
• Örgü Kalkanı: Fiziksel koruma ve toprağa düşük dirençli bir yol sunan bakır tellerden oluşan dokuma bir ağ. Düşük frekanslı gürültüyü (EMI) engellemede daha etkilidir.
• Folyo/Örgü Kombinasyonu: En yaygın ve etkili koruma. Folyo kalkanın %100 kapsama alanını örgü kalkanın düşük direnciyle birleştirerek en geniş EMI/RFI spektrumuna karşı koruma sağlar.

Uygulamaya bağlı olarak genel bir koruma veya ayrı ayrı korumalar arasından seçim yapın. Bireysel çift koruması, aynı kablodaki çiftler arasındaki karışmayı önler.

En Zorlu Ortamlar İçin: zırhlı enstrümantasyon kablosu

Kablolar gömülme veya darbe gibi mekanik strese maruz kaldığında, iletkenleri ve korumayı korumak için zırhlı bir enstrümantasyon kablosu gerekir.

• Zırh Çeşitleri: Ezilme ve darbeye karşı mükemmel koruma için galvanizli çelik tellerden oluşan Çelik Tel Zırh (SWA) yaygındır.
• Gelişmiş Güvenlik ve Güvenilirlik: Zırh, ezilme, delme ve kemirgen hasarına karşı sağlam bir bariyer sağlayarak sistem güvenilirliğini artırır.
• Topraklama Hususları: Metalik zırh ek bir topraklama iletkeni görevi görebilir. Güvenlik ve gürültünün azaltılması için uygun sonlandırma çok önemlidir.

Daha pahalı ve daha az esnek olmasına rağmen, mekanik hasarın mümkün olduğu durumlarda zırh vazgeçilmezdir.

Özel Uygulamalar ve Malzeme Hususları

Kabloların genellikle kılıf ve yalıtım için özel malzemelerin kullanılmasını zorunlu kılan özel çevre ve güvenlik gerekliliklerini karşılaması gerekir.

Yangının Kritik Olduğu Alanlar için: yangına dayanıklı enstrümantasyon kablosu

Kamu binalarında, tünellerde ve rafinerilerde yangın sırasında devre bütünlüğünün korunması kritik öneme sahiptir. Yangına dayanıklı enstrümantasyon kablosu, yangına maruz kaldığında belirli bir süre çalışacak ve kritik sistemlerin çalışmasına olanak sağlayacak şekilde tasarlanmıştır.

• Yangında Hayatta Kalma Teknolojisi: Düşük dumanlı, sıfır halojen (LSZH) bir kılıfla korunan, yüksek sıcaklıklarda mükemmel bir yalıtkan olan mika bant gibi özel malzemeler kullanır.
• Devre Bütünlüğü: Kablolar, IEC 60331 gibi standartlara göre belirli bir süre (örn. 1-3 saat) boyunca devre bütünlüğünü koruyacak şekilde test edilir ve derecelendirilir.
• LSZH Özellikleri: Dış kılıf çok az miktarda toksik olmayan duman yayar ve aşındırıcı gazlar çıkarmaz; bu, güvenli tahliye ve ekipmanın korunması açısından kritik öneme sahiptir.

Üstün Performans İçin: PUR enstrümantasyon kablosu

Yağların, kimyasalların, UV radyasyonunun ve mekanik aşınmanın olduğu zorlu endüstriyel ortamlar için PUR enstrümantasyon kablosu üstündür. Poliüretan (PUR), olağanüstü dayanıklılık sunan yüksek performanslı bir elastomerdir.

• Olağanüstü Kimyasal ve Yağ Direnci: Yağlara, greslere ve yakıtlara karşı son derece dayanıklı olduğundan takım tezgahları ve petrokimya tesisleri için idealdir.
• Üstün Mekanik Dayanıklılık: PVC'ye kıyasla aşınmaya, yırtılmaya ve darbeye karşı üstün direnç. Dinamik esneme veya sabit sürtünme için idealdir.
• Esneklik ve Sıcaklık Aralığı: Düşük sıcaklıklarda esnekliğini korur ve geniş bir aralıkta özelliklerini korur.

Başlangıçta daha pahalı olmasına rağmen zorlu ortamlarda daha uzun hizmet ömrü, daha düşük toplam sahip olma maliyeti sağlar.

Tedarikçiyi Değerlendirmek: Kalite ve Güvenilirlikte Ortağınız

Kontrol sisteminizin performansı bileşen kalitesine bağlıdır. Tedarikçi seçmek bir ortaklıktır. Güçlü bir üretim temeline ve kaliteye bağlılığa sahip bir tedarikçi paha biçilemez bir varlıktır.

Gelişmiş Üretim İhtiyaçlarınız için Neden Jiangyin Huitong ile Ortak Olmalısınız?

Huitong'un temel felsefesi ve üretim mükemmelliği, herhangi bir yüksek kaliteli bileşen tedarikçisi için bir model sağlar. Huitong'u lider yapan ilkeler, bir kablo üreticisinde aramanız gereken ilkelerle aynıdır.

• Yenilik ve Hassasiyet Mirası: 1996 yılında kurulan Huitong'un misyonu, Ar-Ge'ye derin bir bağlılık ve ileri görüşlü bir yaklaşım sergileyen 400'den fazla patentle desteklenmektedir.
• Ödünsüz Üretim Kalitesi: Japon MAZAK işleme merkezleri ve Almanya'daki TRUMPF lazerleri gibi birinci sınıf ekipmanlara yapılan yatırımlar, bileşenlerin hassas toleranslara göre üretilmesini sağlayarak hassasiyete olan bağlılığı göstermektedir.
• Güçlü Destek ve Küresel Erişim: Devasa bir depo ve 10'dan fazla ülkeyi kapsayan bir hizmet ağıyla Huitong, gerçek bir ortağın ayırt edici özelliği olan satış sonrası desteğin önemini anlıyor.

Sonuç: Sistem Bütünlüğü İçin Stratejik Bir Seçim

Doğru Enstrümantasyon Kablosunu seçmek, uygulamanızın elektriksel, mekanik ve çevresel taleplerini anlamanızı gerektirir. Koruma, zırh ve kılıf malzemelerini dikkate alarak sistemin doğruluğunu, güvenliğini ve güvenilirliğini sağlarsınız. Yenilik, hassasiyet ve müşteri desteğini bünyesinde barındıran bir tedarikçi arayarak operasyonunuzun uzun vadeli bütünlüğüne yatırım yaparsınız.

SSS

Enstrümantasyon kablosu ile kontrol kablosu arasındaki fark nedir?

Temel fark sinyal tipi ve yapısıdır. Enstrümantasyon kabloları düşük voltajlı, hassas analog sinyaller (örn. 4-20mA) taşır ve neredeyse her zaman ayrı ayrı ekranlanmış bükümlü çiftlere sahiptir. Kontrol kabloları, motorları ve röleleri çalıştırmak için daha yüksek voltajlı dijital sinyaller (örn. 24V DC) taşır ve genellikle ayrı ayrı ekranlanmış çiftlere sahip değildir.

Ne zaman genel bir kalkan yerine ayrı ayrı korumalı bir çift kullanmalıyım?

Aynı kabloda birden fazla hassas sinyal çalıştırırken karışmayı önlemek için ayrı ayrı korumalı çiftler kullanın. Tüm çiftler karışmadan etkilenmeyen sinyaller taşıdığında veya paketi yalnızca harici gürültüden korumanız gerektiğinde genel bir koruma kullanın. Kritik proses kontrolü için ayrı ayrı ekranlanmış çiftler standart seçimdir.

Yangına dayanıklı kablolar neden bu kadar pahalı?

Yüksek maliyet, özel malzemeler ve sıkı testlerden kaynaklanmaktadır. Anahtar bileşen pahalı mika banttır. Kablonun ayrıca, IEC 60331 gibi standartlara göre, yangın durumunda belirli bir süre boyunca devre bütünlüğünü koruyabildiğinin onaylanması için kapsamlı üçüncü taraf testlerinden geçmesi gerekir.

Enstrümantasyon ve güç kablolarını aynı kanal veya tepsiden geçirebilir miyim?

Buna karşı şiddetle tavsiye edilir. Düşük voltajlı sinyal kablolarının yüksek voltajlı güç kablolarının yanında kullanılması, sinyalleri bozabilecek büyük bir EMI kaynağı oluşturur. En iyi uygulama, ayrı tepsiler veya kanallar kullanarak ve kodlarla tanımlanan minimum ayırma mesafesini koruyarak bunları ayırmaktır.

Bir enstrümantasyon kablosunda "üçlü" veya "üçlü" ne anlama gelir?

Bir "üçlü" veya "üçlü", birlikte bükülmüş üç iletkenden oluşan bir gruptur. Bu genellikle doğru sıcaklık kompanzasyonu için üç kablo gerektiren 3 kablolu RTD sinyal devreleri için kullanılır. Üçlü bir yapıdaki üç iletken, sinyali gürültüden korumak için tek bir birim olarak birlikte korunur.
